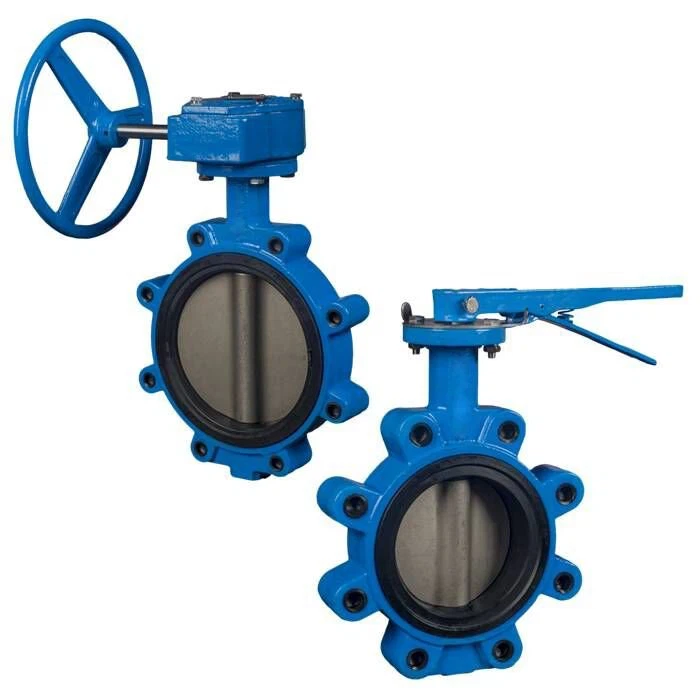

Nodularna loputa iz nodularne litine

Nodularni ventil iz nodularne litine se uporablja za nadzor vode in drugih medijev, ki so združljivi z materiali konstrukcije. Metuljasti ventili v obliki ušes so nameščeni v sendviču med prirobnice ANSI/ASME razreda 150, ki jih dobavlja stranka, in druge mednarodne standardne prirobnice. Standardni zgornji nosilec ISO5211 omogoča enostavno namestitev pnevmatskih aktuatorjev, električnih aktuatorjev ali ročnih ročajev.

Metuljasti ventili z ušesnim ohišjem se uporabljajo v situacijah, ko mora ventil ostati na mestu, ko se kos cevi odstrani. Za montažo v ohišje ali zunajkrmni sistem so glede na oceno zahtevana ohišja ušes. Metuljasti ventil za splošno uporabo 313207 ima ohišje iz nodularne litine. Nazivni tlak je 200 psi. Ventil je skladen s specifikacijo MSS-SP-67. Metuljaste lopute se upravljajo z vzvodom za 2" - 8" in z zobniškim upravljanjem za 10" in več.

Podrobnosti produkta

Metuljasti ventili so četrtobratni ventili, ki se uporabljajo za izolacijo ali regulacijo pretoka. Sestavljen je iz diska, ki omogoča ali preprečuje prehod tekočine. Delovanje lopute je podobno kot pri krogelni loputi, ročaj pa lahko obrnete za 90 stopinj, da odprete ali zaprete ventil. Metuljasti ventili so pogosto nameščeni na cevovodnih sistemih zaradi nižje cene in manjše teže.

Lastnosti

- Za tesnjenje gredi se uporablja edinstven sistem trojnega tesnila, ki odpravlja morebitne ubežne emisije ali sekundarna puščanja.

- Samomazalni ležaji s PTFE oblogo se uporabljajo na pogonskih in nepogonskih končnih gredeh, da se zagotovi minimalen torni moment na ležajih.

- Tesnilo sedeža sega do kontaktne površine prirobnice, kar odpravlja potrebo po ločenem tesnilu prirobnice med namestitvijo.

- Nadzoruje stiskanje površine tesnila, da zagotovi optimalno tesnjenje in prepreči poškodbo površine tesnila zaradi lomljenja.

- Dvosmerni ventil ima funkcijo tesnega zapiranja, ki lahko ohranja vakuum pri nazivnem tlaku v obe smeri.

- Odlična prilagodljivost za aktiviranje s standardiziranimi dimenzijami zgornje prirobnice za montažo aktuatorja.

- Primerno za vklop/izklop in naloge dušenja.

- Izberite materiale sedeža in diska, ki ustrezajo pogojem medijev in zahtevam storitev.

- Konstrukcija lug-to-clip zagotavlja natančno samocentriranje ventila med nasprotnimi prirobnicami.

- Za zmanjšanje delovnega navora in podaljšanje življenjske dobe sedeža pri nizkih delovnih tlakih se lahko uporabijo nižje vrednosti sedeža.

informacije o izdelku

1. Specifikacije:

Metuljasti ventil je četrtobratni ventil, ki se uporablja za odpiranje in zapiranje ter regulacijo pretoka v cevovodnih sistemih. Ima disk, nameščen na gredi. Z vrtenjem ročaja za četrt obrata se bo disk obrnil v odprt ali zaprt položaj. Ko je ventil obrnjen v odprt položaj, se disk premakne stran od sedeža in vzporedno s smerjo toka. V zaprtem položaju je disk pravokoten na smer toka in je zatesnjen s sedežem. Delno vrtenje ročaja je primerno za aplikacije plina. Oblikovan in izdelan v skladu s standardom API 609. Pregledi in testiranja se izvajajo v skladu s standardom API 598. Metuljaste lopute se pogosto vgrajujejo v trdno-tekoče aplikacije, kot so petrokemija, oskrba z vodo, požarna zaščita in nizkotlačna obdelava odpadne vode.

2. Material in dizajn:

Metuljaste lopute so izdelane iz litega železa in so relativno poceni s standardno zmogljivostjo. Zunanjost ohišja ventila je pobarvana z modro barvo za večjo odpornost proti koroziji. Sedež je izdelan iz materiala EPDM in se prilega robu diska, da zapre morebitno puščanje.

Metuljaste lopute so oblikovane z ušesi. Metuljasti ventil v obliki ušesa je po zasnovi podoben metuljnemu ventilu v obliki rezin, s krajšo dolžino telesa, vendar z navojnimi luknjami za vijake na zunanji strani telesa. Število lukenj za vijake z navojem je odvisno od velikosti ventila, možnosti s 4 luknjami so na voljo za velikosti pod 4" in možnosti z 8 luknjami so na voljo za velikosti nad 4".

3. Vrsta povezave:

Pri tipu ušesa metuljnega ventila iz nodularne litine so na zunanji strani ohišja ventila luknje za vijake z navojem. Več sklopov vijakov povezuje obe prirobnici z navojnimi luknjami za vijake na obeh straneh s pritrdilnimi vijaki, dušilna loputa pa je v sredini.

Da bi rešili problem zamašitve, je ta loputa sestavljena na tleh z dvostranskimi vijaki (brez matic) za namestitev. Lahko se prilagodi vsem vrstam tekočin in omejitvam, tako kot WAFER ima tudi metuljasti ventil LUG dve točki trenja. Ta zaporni ventil se uporablja za odstranitev ene strani enote, medtem ko je druga stran pod pritiskom in v polnem načinu delovanja.

Komponente

Razsežnost (50-600)
